Hocheffiziente

Schalldämpferauslegung

Schall ist auf einem Konzert eine tolle Sache.

Wenn aber über einen Schornstein Lärm emittiert wird, ist Schallschutz erforderlich. Menschen erwarten in Ihrem Umfeld (Wohnung, Arbeitsplatz) einen Schutz vor Geräuschen, da die dauerhafte Einwirkung von Lärm „krank“ macht.

Ein Planer muss Anforderungen, wie zum Beispiel Wärme- und Brandschutz, die an ein Gebäude gestellt werden, erfüllen. Dieses trifft auch auf den Bereich Schallschutz zu. Dabei gilt es, eine zufriedenstellende Lösung zu finden, die sowohl angemessen wirtschaftlich realisiert werden kann und im Zweifel einer juristischen Prüfung standhält.

Was ist Ihre Zielvorgabe

Dass Schall-Grenzwerte unakzeptabel überschritten werden, dürfte der Grund für Ihre derzeitige Recherche sein.

Inwieweit der einzuhaltende Schalldruckpegel überschritten wird, lässt sich durch einen Abgleich der Vorgabe ermitteln. Den einzuhaltenden Schalldruckpegel erhalten Sie von der jeweilig zuständigen Baubehörde.

Grundsätzlich finden Sie aber die Immissionsrichtwerte in der Technischen Anleitung zum Schutz gegen Lärm (kurz TA Lärm).

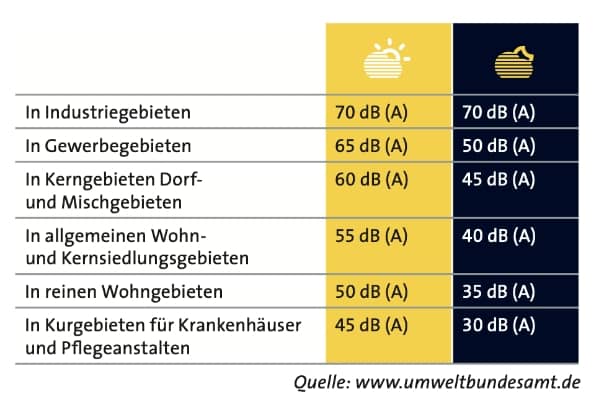

Die nachfolgende Tabelle zeigt Ihnen die einzuhaltenden Richtwerte außerhalb von Gebäuden.

Wir bieten Schalldämpferlösungen
für folgende Anlagenbereiche:

Kesselanlagen

Mehr Erfahren >

Blockheizkraftwerke (BHKW)

Mehr Erfahren >

Netzersatzanlagen (NEA)

Mehr Erfahren >

Anfrageformular

Mehr Erfahren >

Kesselanlagen

Absorptionsschalldämpfer
für Kesselanlagen

Um der Geräuschentwicklung konventioneller Heizungsanlagen entgegenzuwirken ist der Einbau unserer Standard-Schalldämpfer zu empfehlen. Optimale Dämpfungsergebnisse über einen weiten Frequenzbereich sorgen für die nötige Ruhe.

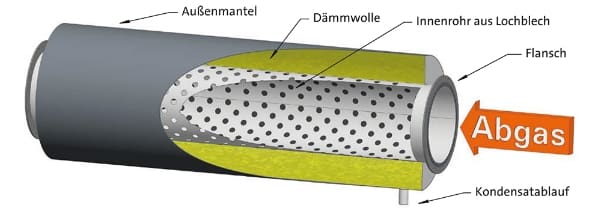

Das Prinzip des Absorptionsschalldämpfers ist, dass die Abgase durch ein gelochtes Rohr, welches erst mit Glasfasergewebe, dann mit Mineraldämmwolle hinterlegt ist,  geführt werden. Ein Großteil der mitströmenden Schallenergie wird innerhalb dieser Dämmschicht in Wärme umgewandelt.



Folgende Abmessungen sind verfügbar:

* errechnete Durchgangsdämpfung bei 250 Hz und 160°C
* alle Größen mit integriertem Schalldämmkern

Vergleich der Durchgangsdämpfung von Absorptionsschalldämpfern
unterschiedlicher Nennweite und Länge:

Für eine vereinfachte Angebotsanfrage können Sie unseren
Fragebogen für Schalldämpfer ausfüllen und uns zusenden.

BHKW / NEA

Schalldämpferlösung
für Blockheizkraftwerke / Netzersatzanlagen

Für die Auslegung eines Schalldämpfers hinter einem Verbrennungsmotor/BHKW sind verschiedene Einflußfaktoren zu berücksichtigen, deren Größe und Kombination untereinander eine Vielzahl von Variationen hervorbringen können.

Deshalb sind genaue Kenntnis der zugehörigen Parameter, Anforderungen und Wirkungsweisen beteiligter Komponenten Voraussetzung für die optimale Schalldämpferauslegung.

So können z. B. mehrere Schalldämpfer unterschiedlicher Bauart und Einbauort in der Abgasstrecke erforderlich sein (Primär, Sekundär, Tertiär-Schalldämpfer als bspw. Absorptions-, Resonanz- und Reflexions-Schalldämpfer oder Kombinationen daraus).

Für eine vereinfachte Angebotsanfrage können Sie unseren
Fragebogen für Schalldämpfer ausfüllen und uns zusenden.

Zielgenaue Anfrage

Hier haben Sie die Möglichkeit Ihre Anfrage an uns zu richten. Dies ermöglicht es uns, Ihnen schnell und zielgenau weiterzuhelfen.

Wählen Sie zwischen Kesselanlagen und Blockheizkraftwerke / Netzersatzanlagen:
