Integrierter
Kulissenschalldämpfer
Aufbau & Bestandteile
Die hohen Anforderungen an die Schallemission von Lüftungsgeräten in Kombination mit einem begrenzten Bauraum nehmen immer mehr zu. Deshalb wird oft nach platzsparenden Alternativen gesucht.

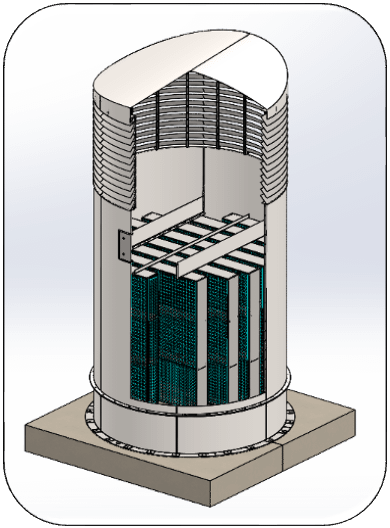

Unser neuer, in den Lüftungsturm integrierter Kulissenschalldämpfer bietet hier eine kompakte Lösung. Dieser dämpft den Luftschall, der durch die Rotation des Ventilators entsteht und über die Luftbewegung nach außen getragen wird.

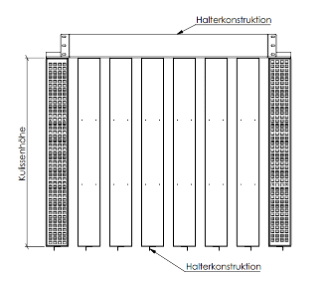

Halterkonstruktion
zur Aufnahme der einzelnen Kulissen. Die Halterkonstruktion ist unter- und oberhalb der Kulissen mit dem Standrohr verschraubt.

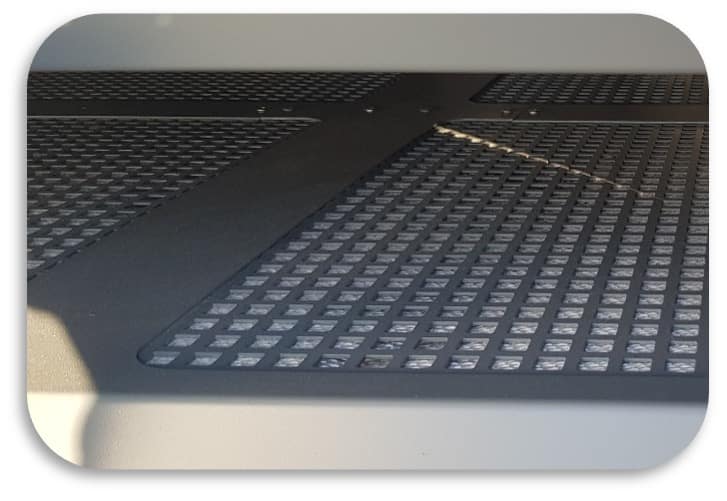

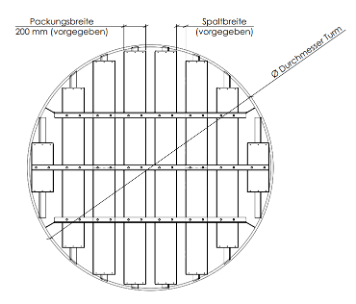

Kulissen
zur Dämpfung des Luftschalls. Anordnung und Ausführung auf der nächsten Seite.
Auslegung
Der Schalldämpfer ist auf den Lüftungsturm abgestimmt, indem der volle Querschnitt des Turms zur Schalldämpfung genutzt wird und der Druckverlust möglichst geringgehalten wird. In untenstehender Tabelle ist die erreichbare Durchgangsdämpfung für Standardkomponenten abgebildet.
Bei individuellen Kundenanforderungen, die nicht durch die Standardkomponenten abgedeckt werden können, legen wir den Schalldämpfer entsprechend aus. Basierend auf unserer Strömungssimulation und der Berechnung der Schalldämpfung bieten wir Ihnen eine an Ihre Anforderungen optimal angepasste Lösung.

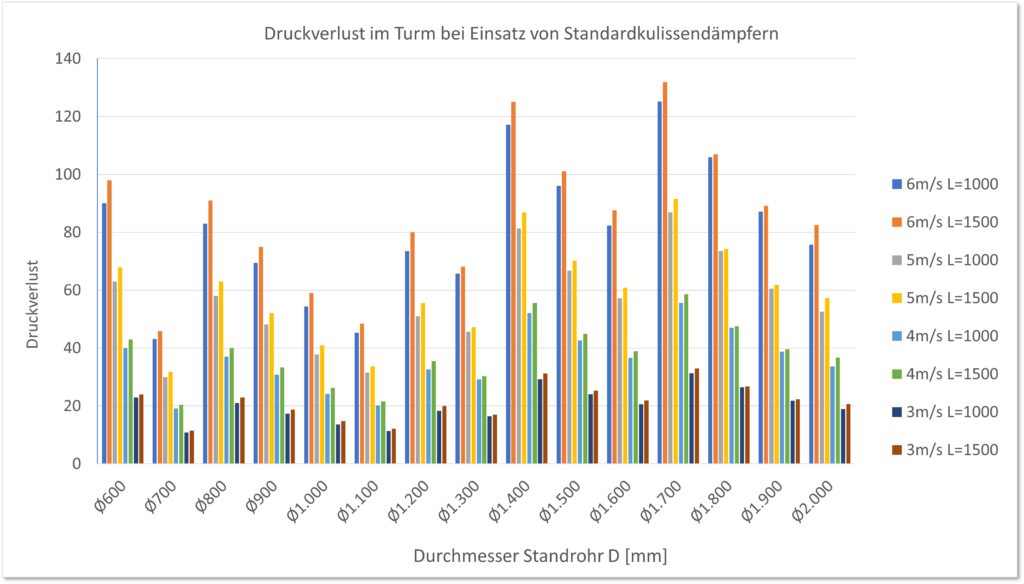

Abbildung 1: Druckverlust im Turm bei Einsatz von Standardkulissendämpfern

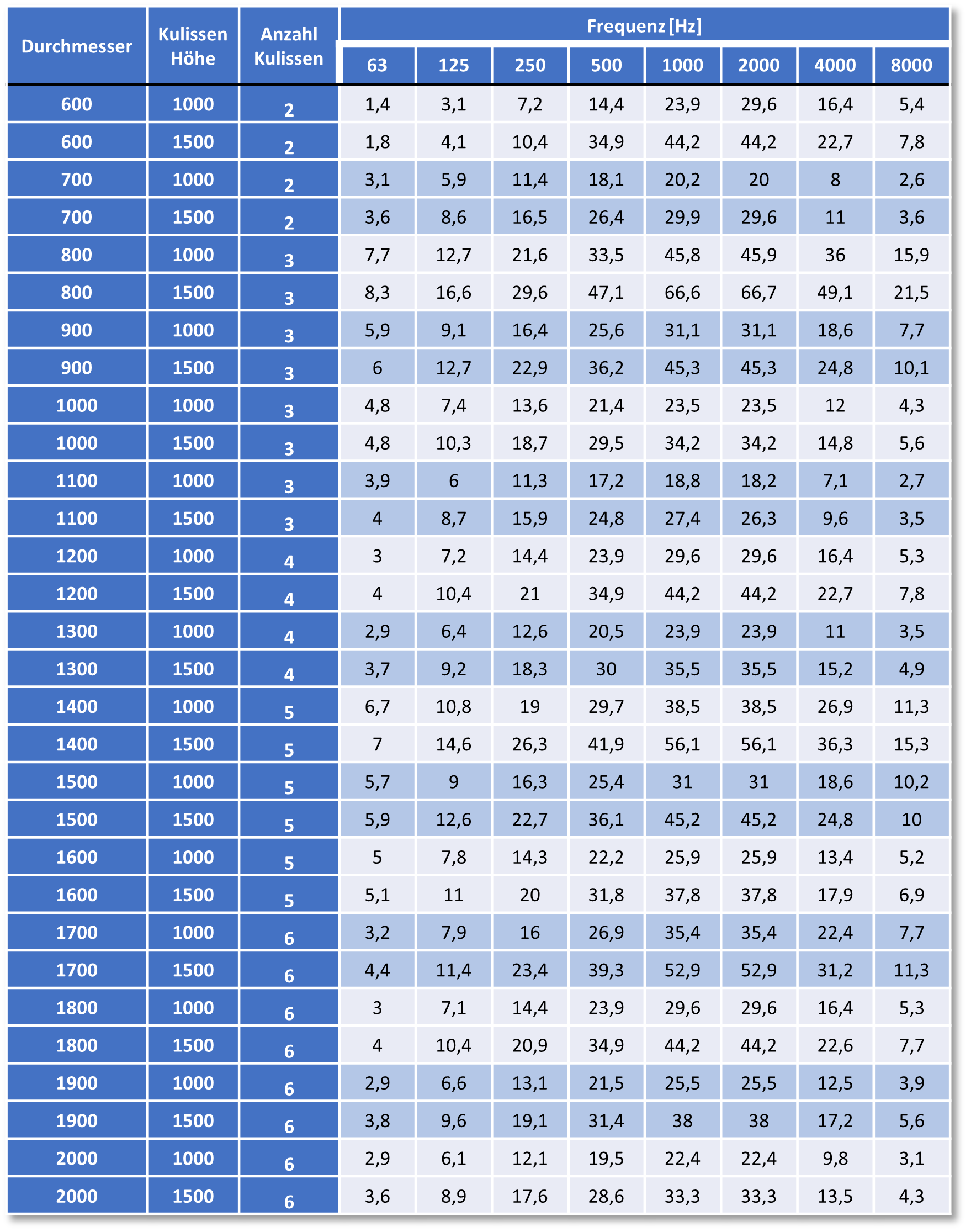

Tabelle 1: Durchgangsdämpfung in Abhängigkeit des Durchmessers und der Kulissenhöhe für das Terz-Frequenzband
Bestellvorlage
Standardkomponente
Individuelle Anforderungen
