DIE AIR REVOLUTION
IST DA

In Zusammenarbeit mit einem international agierenden Ingenieurteam, sowie technischen Hochschulen, ist es uns gelungen ein völlig neuartiges Strömungskonzept zu entwickeln, das so bisher weltweit den neuesten Stand der Technik darstellt.

PATENTIERTE EFFIZIENZ

Aufgrund der vorliegenden Forschungsergebnisse unserer Tätigkeit in den vergangenen Jahren haben wir unseren neuartigen Lösungsansatz zum Patent angemeldet um unsere Forschungsresultate zu schützen.

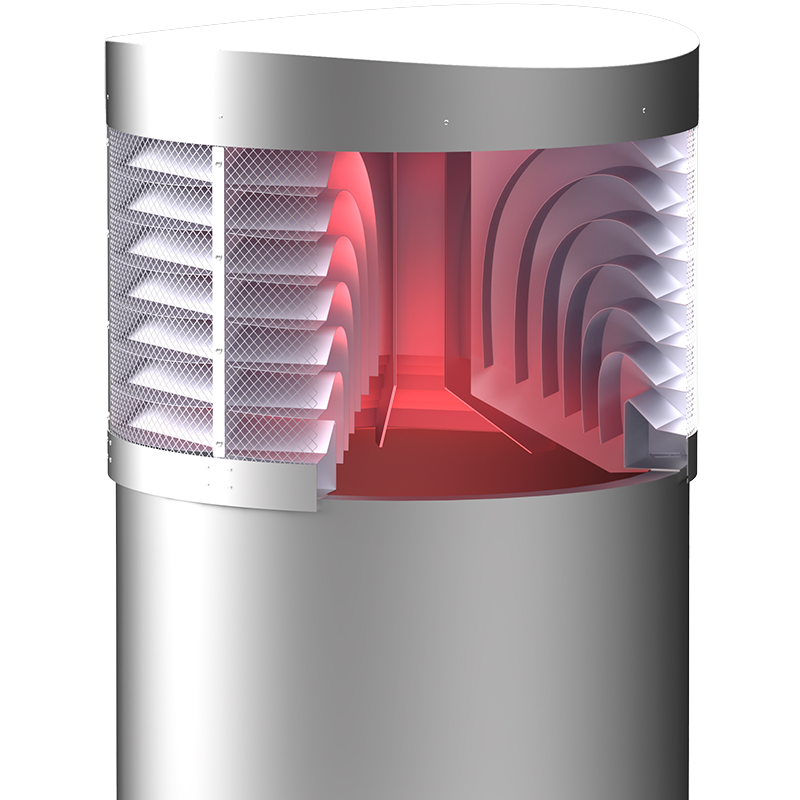

Der Air Revolution Lüftungskopf ist sowohl für die Luftansaugung, wie auch für Abluft geeignet.

VERBESSERUNG AUF ALLEN EBENEN

Hier sehen Sie die anschauliche Darstellung des Stömungsverhaltens im Ansaugfall des Air Revolution Lüftungkopfes gegenüber einem konventionellen Lüftungskopfes.

Konventionelle Bauweise
Air Revolution

Druckverlust in Pa ( Ansaugbetrieb )

  • Konventionelle Bauweise
  • Air Revolution

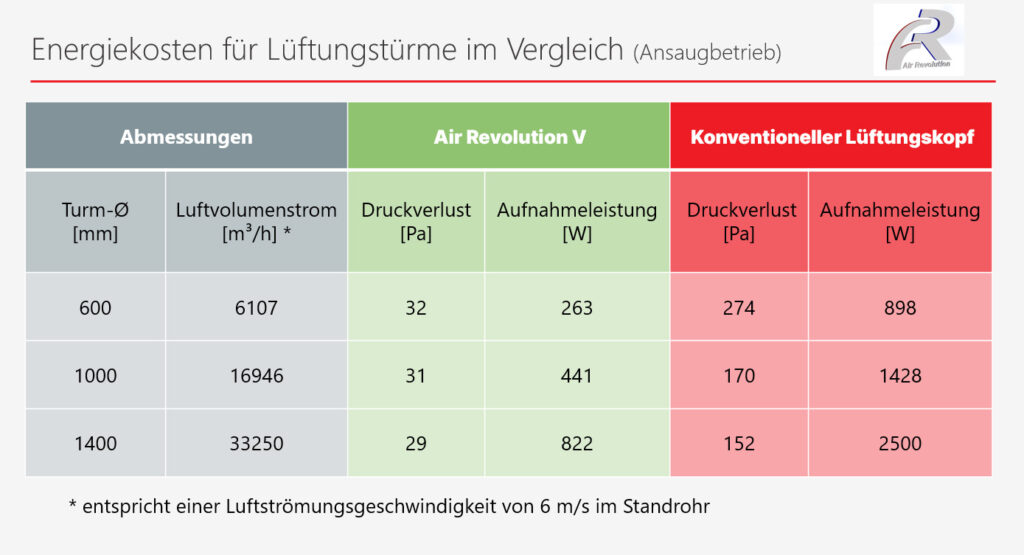

Energiekostenberechnung pro Jahr

Betriebsart: Außenluftansaugung bei 24 Stunden Dauerbetrieb

Angenommene Stromkosten: 0,20 €/KWh


Turmdurchmesser: 1400 mm

Volumenstrom: 33250 m³/h ( entspricht 6m/sec im Standrohr )

 Konventioneller Lüftungskopf

 2,5 KW/h x 0,2€/KWh x 24h x 365 Tage = 4380 €/Jahr
 Air Revolution
0,822 KW/h x 0,2€/KWh x 24h x 365 Tage = 1440 €/Jahr
Betriebskostendifferenz resultierend aus der Stromaufnahme der Ventilatorleistung:
2940 €/Jahr

Energiekosten pro Jahr in €

  • Konventionelle Bauweise
  • Air Revolution

Betrachtung der Schallemission

Mit der homogenen Abströmung beim Air Revolution Lüftungskopf wird das Strömungsrauschen deutlich minimiert.

Der eingesetze Ventilator kann bei einem Air Revolution Lüftungskopf mit wesentlich geringerer Drehzahl betrieben werden. Hierdurch wird der Schallleistungspegel stark reduziert. ( siehe nebenstehende Tabelle )

Vergleich Schallleistungspegel in dB(A)

  • Konventionelle Bauweise
  • Air Revolution

Weitere Vorteile

durch Einsatz des Air Revolution Lüftungskopfes:

Standrohr

- Verringerung des Standrohrdurchmessers

Fundament

- Verringerung der Fundamentabmessungen

Ventilator

- Verringerung der Drehzahl
- Einsatz kleinerer Ventilatoren

Entrauchung

- Beförderung größerer Volumenströme im Notfall

HOHE
INDIVIDUALITÄT

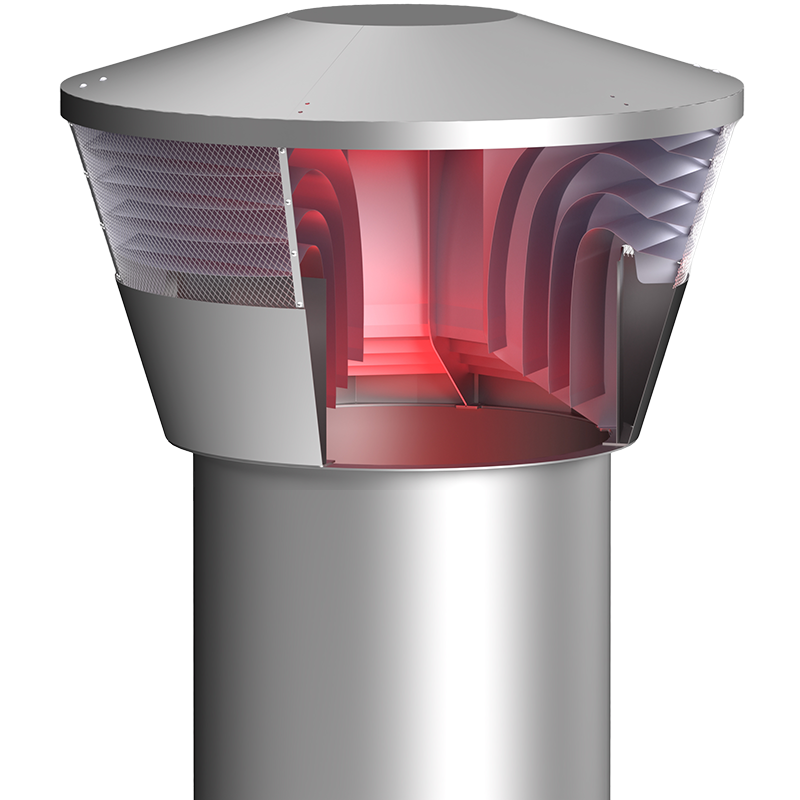

Kopfform

Die Ausführung des Air-Revolution Lüftungkopfes ist eine Optimierung für den jeweiligen Standrohrdurchmesser ( Standrohrform )

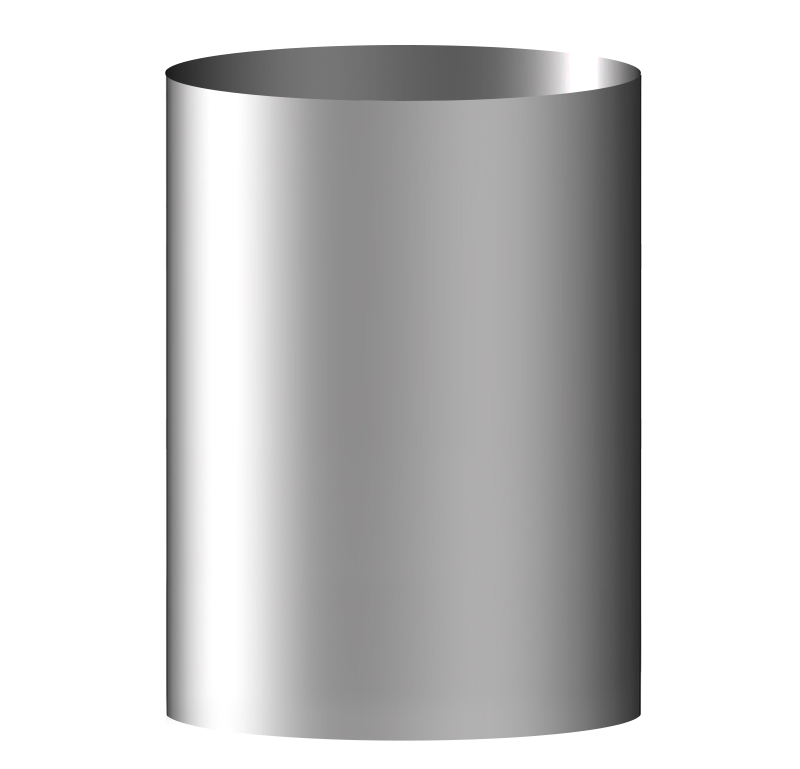

Standrohr

Das Standrohr ist analog zur konventionellen Bauweise wählbar.

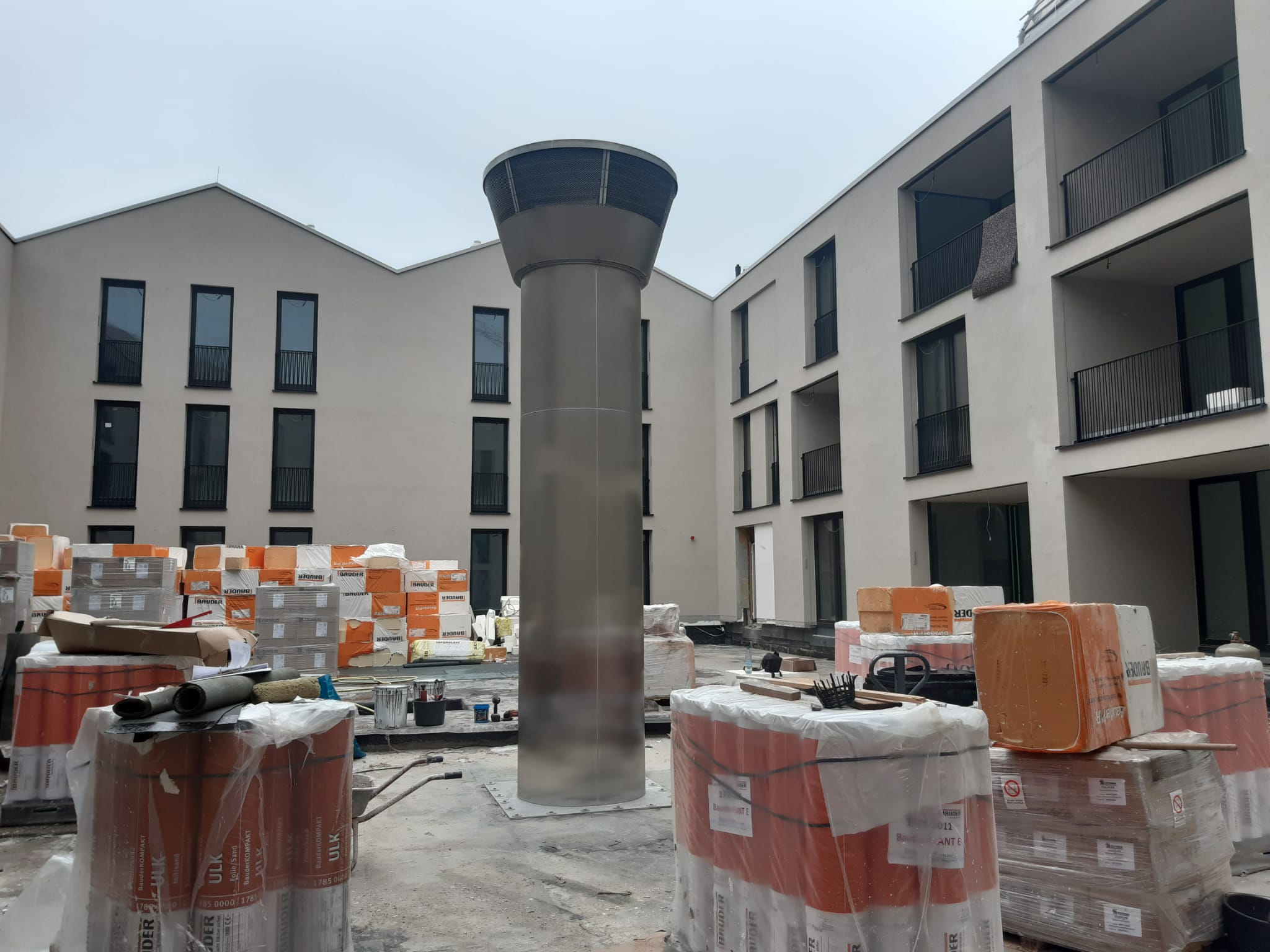

Eine Nachrüstung bestehender Lüftungstürme ist mit einem Air Revolution Lüftungskopf möglich.

Zubehör

Gerne bieten wir Ihnen weitere Ausführungen und Zubehöre zu unseren Lüftungstürmen an.

Anschluss- &  Befestigungsformteile/ Revisionsöffnungen…

sind analog zur konventionellen Bauweise wählbar.

AUCH NACHTS
EIN HIGHLIGHT

Unsere
Leistungen.

Wir entwickeln, fertigen und montieren moderne und effiziente Lüftungstürme, Schornsteinanlagen, Schalldämpfer und Rohrelemente.
Dabei passen wir uns den Anforderungen und Wünschen jedes Kunden an und schaffen eine perfekte Verbindung zwischen modernem architektonischen Design und leistungsfähiger Technik.

Beratung

Unsere Mitarbeiter beraten Sie kompetent zu allen
technischen Fragen und Vorgaben.

1

Strömungssimulation

Auch in der Planungsphase unterstützen wir Sie gern mit technischem Sachverstand und
versorgen Sie mit entsprechenden Unterlagen.

2

Planung

In unserer Fertigung befasst sich jeder einzelne Mitarbeiter mit dem, was er in höchster Qualität beherrscht.

3

Wartung

Auch nach der Installation bleiben wir Ihr Partner und unterstützen Sie in allen offenen Fragen mit unserem Know-How.

4

Unsere
Produkte.

An unserem Hauptstandort im emsländischen Dörpen arbeiten über 30 Mitarbeiter mit vollem Einsatz an der Verwirklichung Ihrer Projekte. Dabei setzen wir auf modernste Fertigungsprozesse und eigens entwickelte Präzisionswerkzeuge bei unserer Umformtechnik und Laserfertigung. Auf diese Weise ist eine präzise Einzel- und Kleinserienfertigung möglich.

Lüftungstürme mit
Air Revolution Lüftungskopf

Mehr Erfahren >

Lüftungstürme mit
konventionellem Lüftungskopf

Mehr Erfahren >

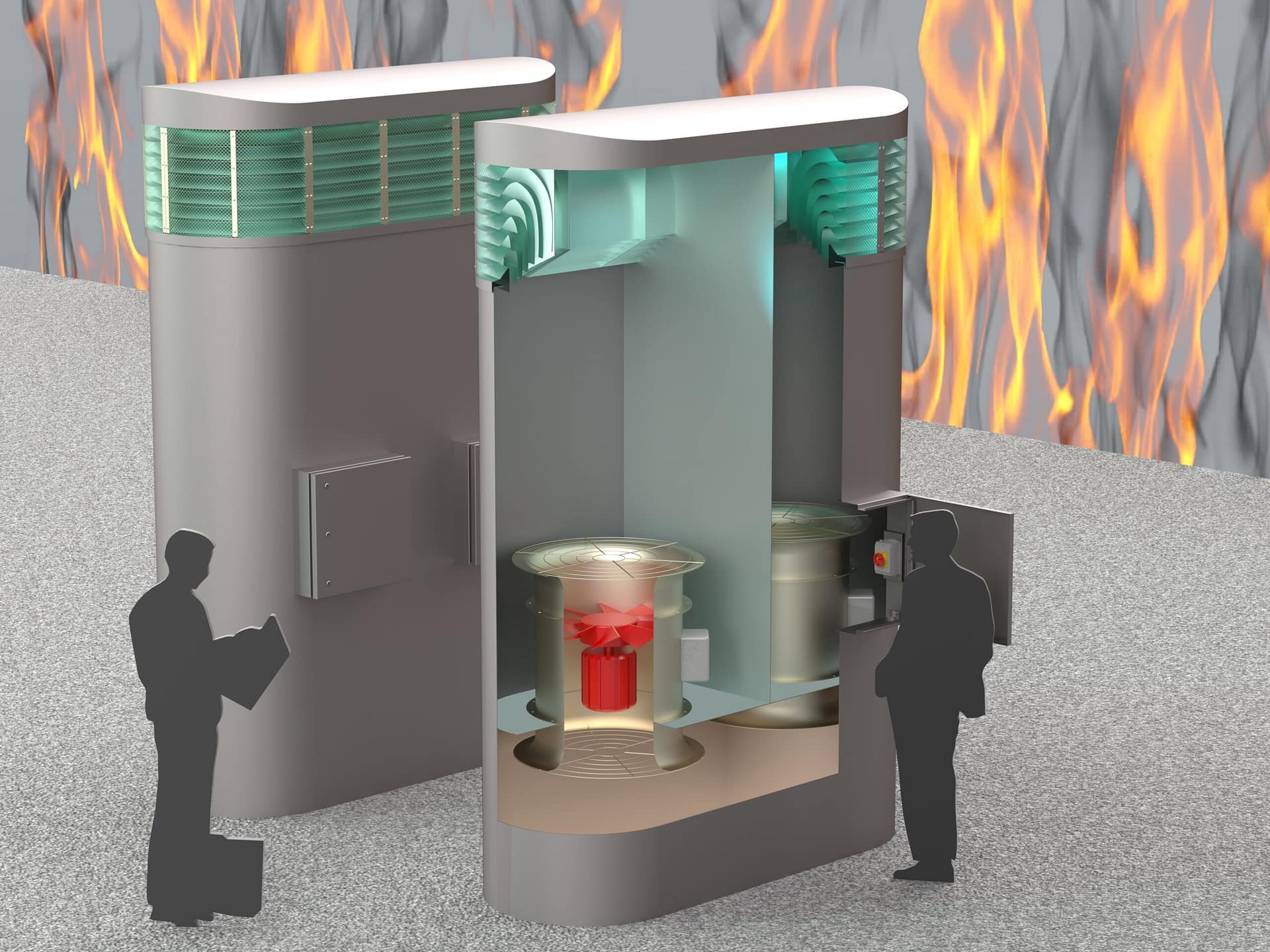

lebensrettende Entrauchungstürme

Mehr Erfahren >

hocheffiziente
Kulissendämpfer

Mehr Erfahren >
