Vergleich in Zahlen

Strömungsgeschwindigkeit
im Standrohr 6 m/s (inkl. 3 m Standrohr)

Druckverlust Außenluft

[Pa]

  • Konventionelle Bauweise
  • Air Revolution

Druckverlust Fortluft

[Pa]

  • Konventionelle Bauweise
  • Air Revolution

Betrachtung der Schallemission

Mit der homogenen Abströmung beim Air Revolution Lüftungskopf wird das Strömungsrauschen deutlich minimiert.

Der eingesetze Ventilator kann bei einem Air Revolution Lüftungskopf mit wesentlich geringerer Drehzahl betrieben werden. Hierdurch wird der Schallleistungspegel stark reduziert. ( siehe nebenstehende Tabelle )

Vergleich Schallleistungspegel in dB(A)

  • Konventionelle Bauweise
  • Air Revolution

Unsere Air Revolution Lüftungsköpfe flüstern, wo andere rauschen –
für unvergleichliche Ruhe und Komfort.

STRÖMUNGSSIMULATION

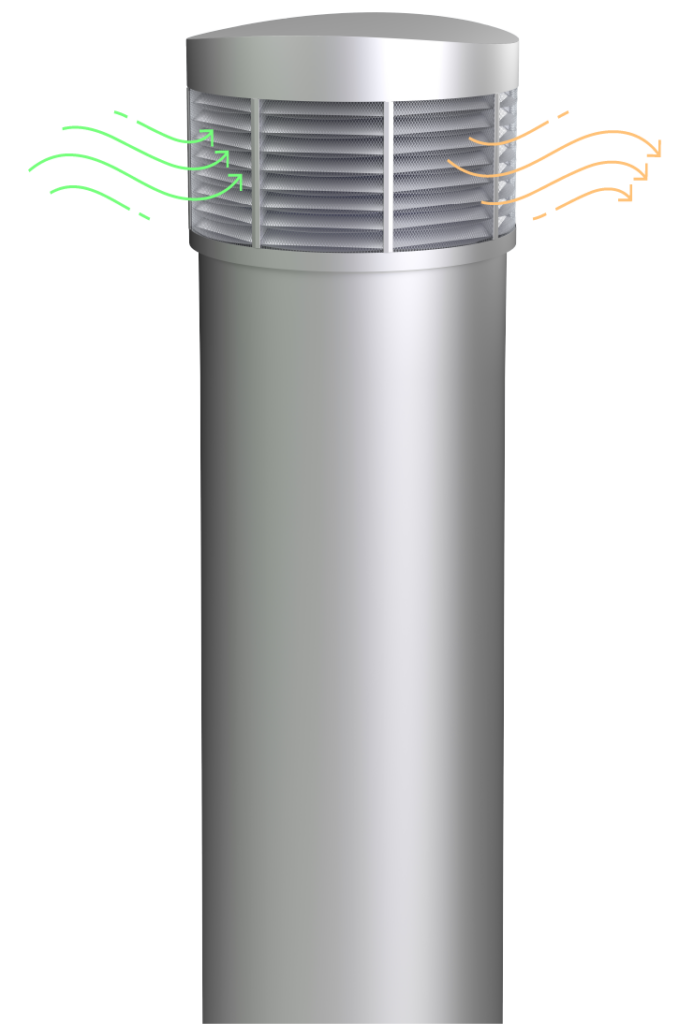

Strömungssimulationen berechnen und visualisieren Luftbewegungen, um Strömungsverhalten, Druckverteilung und Energieaufwand zu analysieren. Unsere Untersuchungen zeigen, dass konventionelle Lamellenköpfe ihr Potential nicht voll ausschöpfen, was zu hohen Strömungsgeschwindigkeiten, Schallemissionen und Druckverlust führt. Der Air Revolution-Lüftungskopf hingegen minimiert diese Probleme durch eine gezielte Lenkung der Strömung mittels Luftleitblechen, was zu einer gleichmäßigen Verteilung der Strömungsgeschwindigkeiten und reduziertem Druckverlust und Strömungsrauschen führt.

Energiekostenberechnung
pro Jahr

Beispielrechnung:

Lüftungsturm:
Volumenstrom:

Strömungsgeschwindigkeit im Standrohr:

Betriebsart:

Aufnahmeleistung Ventilator:*
konventioneller Lüftungskopf:

Air Revolution:

Energieverbrauch  (24 h / 365 Tage):**
konventioneller Lüftungskopf:

Air Revolution:


 Eingesparte Energie:**


Ø1.000 mm
16.965 m³/h

6 m/s

Außenluftansaugung


1.349 W

510 W


11.817 kWh

4.468 kWh


7.349 kWh

*    ermittelt mit FANselect Ziehl-Abegg, Ventilator: ZN091-ZIL.GL.V5P1
**  Betrachtung ohne Berücksichtigung des Gesamtsystems

Energieverbrauch in kWh pro Jahr**

  • Konventionelle Bauweise
  • Air Revolution

KATALOG

Entdecken Sie unseren neuen Produktkatalog, der Ihnen die neuesten Innovationen und hochwertigen Lösungen in unserem Sortiment präsentiert.

Air Revolution Katalog

VIDEOPRÄSENTATION

Es gibt auch ein Video, das das Produkt ausführlich zeigt. In dem Video werden alle Funktionen und Vorteile des Produkts vorgestellt.

HIGHLIGHTS SETZEN

Unser Lüftungsturm vereint einzigartige Technik
mit beeindruckender Beleuchtung.

Der Lamellenkopf kann durch Lichtreflektionen indirekt z.B. in Ihren Firmenfarben illuminiert werden. Die direkte Turmumgebung kann durch ringförmige Lichtelemente beleuchtet werden.
So setzen Sie Akzente bei der Landschaftsgestaltung!

VIELFALT ERLEBEN

Im Designprozess werden zunächst die Vorstellungen und Wünsche der Kunden ausführlich besprochen, um deren Vision perfekt umzusetzen. Dabei werden verschiedene Designoptionen, Farbschemata und Stile geprüft, um die bestmögliche Lösung zu finden. Dies gilt sowohl für den ersten Schritt, der sich vom Logo bis hin zu vollflächigen Designs erstreckt, als auch für die Erstellung von 2D- und 3D-Visualisierungen, die die Vision der Kunden ideal darstellen sollen. Abschließend folgt die Umsetzung, bei der die Applikation des Designs im Fokus steht, stets mit dem Ziel, die Kundenwünsche optimal zu realisieren.
